Réaliser une mesure précise du déplacement : facteurs de sélection clés et différences entre les marques de capteurs de mesure
Réaliser une mesure précise du déplacement : facteurs de sélection clés et différences entre les marques de capteurs de mesure
Les capteurs de déplacement laser, connus pour leur fréquence de détection et leur précision ultra-élevées, ont trouvé une large application dans des domaines tels que l'électronique, le métal et l'acier, l'alimentation et les boissons, la fabrication automobile, les instruments de précision, les semi-conducteurs, l'inspection des voies ferrées, ainsi que la recherche et l'éducation.
Résumé des scénarios d'application typiques
◾Fabrication de pièces automobiles : les capteurs de déplacement laser peuvent mesurer les différences de niveau de diverses pièces automobiles et la planéité de composants tels que les roues, garantissant précision et cohérence.
◾Mesure de l'épaisseur de l'électrode : dans la fabrication de batteries, les capteurs de déplacement laser mesurent avec précision l'épaisseur de l'électrode, garantissant ainsi les performances et la sécurité de la batterie.
◾Mesure des vibrations des rotors à disques : dans les machines tournantes, des capteurs sont utilisés pour surveiller les vibrations des rotors à disques, évitant ainsi les défaillances mécaniques.
◾Fabrication de plaques d'acier : les capteurs de déplacement mesurent l'épaisseur des plaques d'acier, garantissant que la qualité du produit répond aux normes.
◾Ligne de production de semi-conducteurs : pendant la fabrication des semi-conducteurs, les capteurs mesurent la planéité de la surface des plaquettes ou détectent la présence de plaquettes, améliorant ainsi l'efficacité de la production et la qualité du produit.
Facteurs clés dans le choix d'un capteur de déplacement laser
Structure et matériau de l'objet mesuré
Les capteurs de déplacement laser nécessitent un trajet optique triangulé complet pour la mesure. Des rainures profondes ou des surfaces complexes peuvent bloquer le trajet de la lumière, rendant la mesure impossible. Les matériaux absorbants (par exemple, le caoutchouc noir) absorbent la majeure partie de la lumière, ce qui nécessite un réglage approprié du temps d'exposition pour obtenir des signaux de mesure suffisants. Les surfaces réfléchissantes ou semblables à des miroirs peuvent provoquer une réflexion verticale de la lumière, ce qui empêche la réflexion diffuse et affecte la précision de la mesure. Par conséquent, il est essentiel de communiquer avec le fabricant au sujet des caractéristiques de l'objet mesuré et, si nécessaire, de fournir des échantillons pour des essais.
Paramètres du capteur de déplacement laser :
◾Précision (linéarité, erreur absolue) : reflète dans quelle mesure la valeur mesurée s'écarte de la valeur réelle, déterminant directement la précision de la mesure.
◾Résolution : Le plus petit changement de déplacement requis pour modifier la mesure du capteur, généralement inférieur à la précision. Une haute résolution permet au capteur de capturer des changements de déplacement plus fins.
◾Vitesse de mesure : détermine si le capteur peut suivre la vitesse de l'objet. Une vitesse de mesure élevée est essentielle pour les applications rapides telles que la surveillance des vibrations.
◾Autres paramètres : y compris la résistance à la température ambiante, aux vibrations et aux chocs, garantissant que le capteur fonctionne de manière stable dans des environnements difficiles.
◾Spécifications techniques et prix : des paramètres techniques plus élevés impliquent des coûts de fabrication et des prix plus élevés. Les exigences de mesure doivent correspondre aux besoins réels pour éviter des coûts inutiles dus à une spécification excessive.
NOTE:
Normes d'étiquetage des marques : les normes de paramètres peuvent varier selon les marques. Par exemple, les marques allemandes ont tendance à indiquer des paramètres conservateurs ou réels, tandis que les marques japonaises peuvent afficher des résultats moyens. Par conséquent, une comparaison et une conversion minutieuses sont nécessaires lors de la sélection d'un capteur.
Normes d'étiquetage des marques : les normes de paramètres peuvent varier selon les marques. Par exemple, les marques allemandes ont tendance à indiquer des paramètres conservateurs ou réels, tandis que les marques japonaises peuvent afficher des résultats moyens. Par conséquent, une comparaison et une conversion minutieuses sont nécessaires lors de la sélection d'un capteur.
Sélection de marque
1️⃣ État du marché : Le marché des capteurs de déplacement laser est saturé de nombreuses marques de qualité variable. Il est essentiel de distinguer les produits originaux pour éviter les contrefaçons ou les produits de qualité inférieure.
2️⃣ Méthodes d'identification : les produits originaux peuvent être identifiés en vérifiant l'URL et sa relation avec la marque. Les marques intègrent généralement leur nom dans les URL de leur site Web.
3️⃣ Différences entre les marques : les marques émergentes peuvent différer considérablement des marques connues en termes de précision, de répétabilité, de durée de vie et de dérive de température. Cependant, cela ne signifie pas que les produits des marques émergentes ne peuvent pas répondre aux exigences. Théoriquement, la structure des capteurs de déplacement laser n'est pas complexe, la clé étant les processus de fabrication et le contrôle qualité.
4️⃣ Avantages et stabilité à long terme : lors du choix d'une marque, les avantages et la stabilité à long terme doivent être pris en compte. Les pertes causées par les temps d'arrêt de la chaîne de production dépassent de loin le coût d'achat des capteurs de déplacement laser. Par conséquent, opter pour des marques connues ou réputées est un choix plus sûr.
Vous trouverez ici une sélection de capteurs de déplacement laser de fabricants reconnus mondialement. Ces marques sont des leaders du secteur en matière de technologie des capteurs.
◾BALLUFF : Capteurs de distance photoélectriques S-BOD
◾BANNIÈRE :Capteur de distance laser robuste série Q4X,Capteur laser multifonction haute puissance série Q5X,Capteur de mesure laser Q5Z,Capteur de déplacement laser de portée 1 m série LE,Capteur de mesure laser de précision compact série LM
◾Hokuyo : PGL-050W3/180W3Interrupteur photoélectriqueMesure de distance au laser
◾IFM : Capteur de distance photoélectrique série OMH
◾IPF ELECTRONIC : Capteurs laser - Mesure de distance
◾KEYENCE :Capteur laser compact série LR-X,Capteur laser CMOS autonome série LR-Z,Capteur de déplacement laser ultra-rapide/haute précision série LK-G5000,Capteur laser CMOS numérique série GV
◾Leuze : capteurs pour la mesure de distance avec une haute précision (capteurs de distance optiques)
◾Panasonic :Capteur de distance micro-laser de type CMOS HG-C1000L,Capteur de distance micro-laser de type CMOS HG-C
◾PEPPERL+FUCHS : Capteur de distance série VDM18
◾wenglor : capteurs de distance laser triangulation

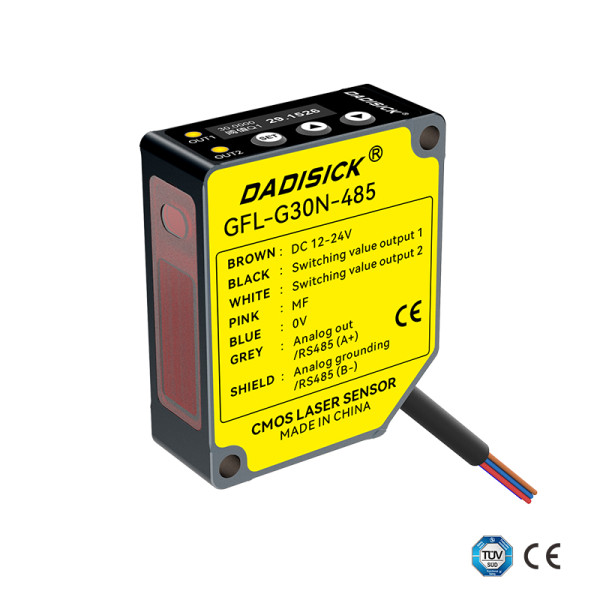

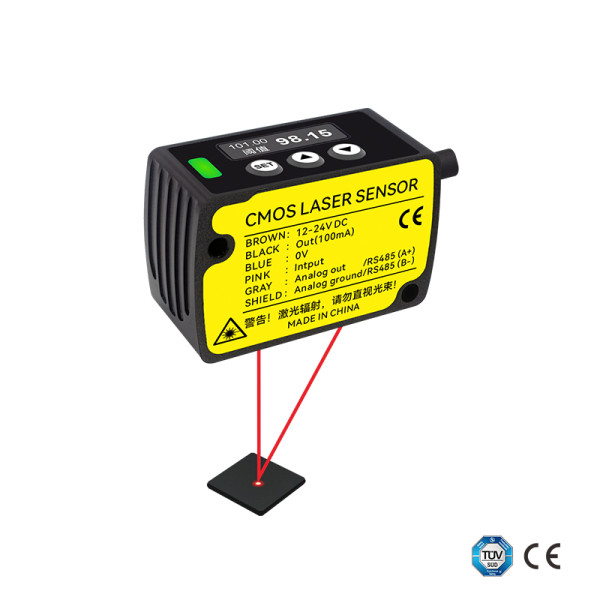

Capteur de déplacement laser recommandé
Les capteurs de déplacement laser utilisent généralement la méthode de triangulation. Cette méthode de mesure peut atteindre une précision de l'ordre du nanomètre, ce qui la rend adaptée aux mesures de haute précision sur de courtes distances. Dans les applications robotiques industrielles actuelles, la triangulation est l'une des techniques couramment utilisées, avec une linéarité atteignant jusqu'à 1 micron et une résolution jusqu'à 0,1 micron. Les capteurs de déplacement laser sont couramment utilisés pour détecter des quantités géométriques telles que le déplacement, la planéité, l'épaisseur, les vibrations, la distance et le diamètre des objets. Ces capteurs jouent un rôle crucial dans la fabrication industrielle, l'usinage de précision et le contrôle qualité.
| Distance de détection | Résolution | Linéarité | Sortir |
| 30 mm (±4) | 2 µm | ± 0,1 % de la pleine échelle (pleine échelle = 8 mm) | NPN / PNP Analogique RS485 |
| 50 mm (±10) | 5 µm | ± 0,1 % f.5. (f. = 20 mm) | |
| 85 mm (±20) | 10 µm | ±0,1%f.8.(fs=40mm) | |
120 mm (±60) | 30 µm | ± 0,1 % de la pleine échelle (pleine échelle = 120 mm) | |
250 mm (±150) | 75 µm | ± 0,3 % de la pleine échelle (pleine échelle = 300 nm) | |
| Distance de détection | Répétabilité | Linéarité | Sortir |
| 30 mm (±5) | 10 µm | ± 0,1 % FS | Analogique / RS485 |
| 50 mm (±15) | 30 µm | NPN / Analogique / RS485 | |
| 100 mm (±35) | 70 µm | ||
200 mm (±80) | 200 µm | ± 0,2 % FS | |
400 mm (±200) | 400 µm / 800 µm | ||
FAQ sur le capteur de déplacement laser
q : Capteurs de distance laser et capteurs de déplacement laser : quelle est la différence ?
q : Les capteurs de déplacement laser peuvent-ils être utilisés pour mesurer des cibles transparentes ?
UN:
La mesure de cibles transparentes à l'aide de capteurs de déplacement laser présente certains défis. En général, lorsque le laser est dirigé perpendiculairement vers un objet transparent, la lumière réfléchie n'atteint pas le récepteur, ce qui rend la mesure impossible. Cependant, en ajustant l'angle d'incidence de manière à ce que la lumière réfléchie puisse pénétrer dans le récepteur, la mesure peut être réalisée. De plus, certains capteurs de déplacement laser haut de gamme (tels que la série LK-G de Keyence) sont équipés de la capacité de détecter à la fois la surface et la réflexion arrière des objets transparents, ce qui permet une mesure précise des cibles transparentes.
Q : Les capteurs de déplacement laser peuvent-ils mesurer des cibles en mouvement à grande vitesse ?
UN:
Oui, les capteurs de déplacement laser peuvent mesurer des cibles en mouvement à grande vitesse. Cependant, il est important de prendre en compte le temps de réponse du capteur et la fréquence de mesure lors de la mesure d'objets à grande vitesse pour garantir la précision et la stabilité des mesures.
Capteur de déplacement laser associé
Avis de non-responsabilité : les marques et spécifications présentées sur cette page sont uniquement destinées à des fins de comparaison et de sélection de produits. Nos capteurs de déplacement laser sont fabriqués par DADISICK et ne sont pas des produits officiels des marques répertoriées. DADISICK propose des remplacements compatibles avec les produits de ces marques. Nous ne détenons les droits sur aucune des marques mentionnées. Si vous devez acheter des produits de marque officielle, veuillez contacter le représentant officiel de la marque.
