Application des capteurs à ultrasons dans les convoyeurs à vis vibrants : surveillance de l'état de chargement des matériaux en vrac
Application des capteurs à ultrasons dans les convoyeurs à vis vibrants : surveillance de l'état de chargement des matériaux en vrac
Les convoyeurs à vis vibrants sont des dispositifs de manutention efficaces, principalement utilisés pour trier et placer avec précision de petits matériaux en vrac (tels que des granulés, des poudres et des petites pièces) dans des positions prédéterminées pour un traitement automatisé ultérieur. Dans les lignes de production automatisées, l'efficacité et la précision du convoyeur sont essentielles aux performances globales de la production.
Nécessité d'installer des capteurs à ultrasons
Nécessité d'installer des capteurs à ultrasons
Pour garantir que le convoyeur à vis et le convoyeur linéaire qui lui est associé ne fonctionnent pas à vide en cas de manque de matériau, le système doit être capable de surveiller en temps réel la position du matériau et l'état de chargement. Cela permet non seulement d'éviter le gaspillage d'énergie, mais aussi de réduire l'usure des machines et de prolonger la durée de vie des équipements.
Fonction des capteurs à ultrasons

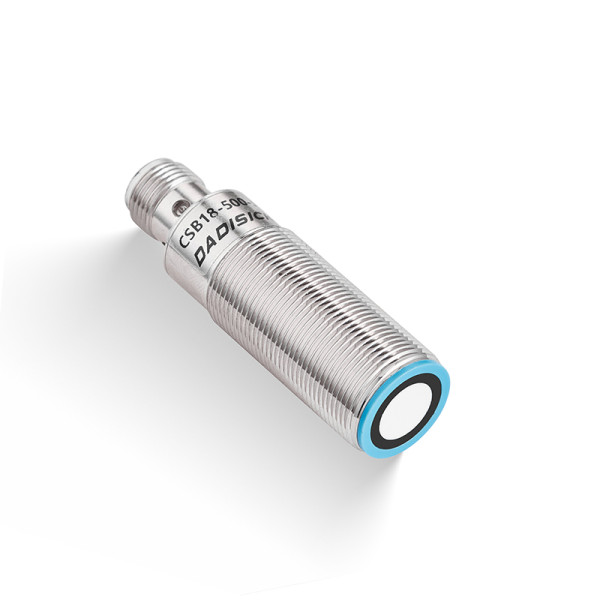

Le capteur de niveau à ultrasons CSB18 joue un rôle essentiel dans cette application. Ce capteur détecte avec précision le niveau de chargement des matériaux dans le convoyeur à vis. Lorsque le matériau atteint une quantité de chargement prédéfinie, le capteur envoie un signal au système de contrôle, indiquant s'il faut continuer à faire fonctionner le convoyeur à vis ou interrompre son fonctionnement.
Modèles | CSB18-300 | CSB18-500 | CSB18-1000 |
Plage de détection | 30-300 mm | 50-500 mm | 60-1000 mm |
Zone aveugle | 0-30 mm | 0-50 mm | 0-60 mm |
Résolution | 0,1 mm | 0,15 mm | 0,17 mm |
Temps de réponse | 22 ms | 32 ms | 52 ms |
Hystérésis de commutation | 2 mm | 2 mm | 2 mm |
Fréquence de commutation | 45 Hz | 31 Hz | 19 Hz |
Répétabilité : ± 0,15 % de la valeur à pleine échelle | |||
Précision absolue : ±1 % (compensation de dérive de température intégrée) | |||
Type d'entrée : Avec fonction de synchronisation et d'apprentissage | |||
Type de sortie : Sortie de commutation ; Sortie IO-Link ; Sortie analogique ; Sortie numérique RS485 | |||
Matériau : placage au cuivre et au nickel, raccords en plastique, résine époxy chargée de verre | |||
Type de connexion : connecteur M12 à 5 broches | |||
Classe de protection : IP67 | |||
Température ambiante : -25°C~+70°C (248~343K) | |||
Options de remplacement du capteur à ultrasons de la série CSB18
Les capteurs à ultrasons de la série CSB18, offrant différents types de sortie, notamment une sortie de commutation, IO-Link, une sortie analogique et une sortie numérique, peuvent servir de remplacement aux séries suivantes :
▪️ Capteurs à ultrasons BALLUFF BUS007F, BUS007K
▪️ Capteurs à ultrasons BALLUFF BUS007F, BUS007K
▪️ Capteurs à ultrasons CONTRINEX M18
▪️ DÉTECTION DE DONNÉES Séries UK1 M18, UK6 M18, US18-PA/PR
▪️ Capteurs à ultrasons série M18U de HTM SENSORS
▪️ Capteurs à ultrasons IFM UG M18
▪️ Capteurs à ultrasons IPF ELECTRONIC M18 pour la mesure de distance
▪️ Capteurs à ultrasons Leuze HTU218, HTU318, RKU318, HTU418B
▪️ Capteurs à ultrasons PEPPERL+FUCHS séries 18GM, 18GS
▪️ Capteurs de distance à ultrasons série UMD, wenglor U18T
▪️ Capteurs à ultrasons cylindriques de la série BANNER S18U
▪️ Capteurs à ultrasons Rockwell Automation M18
Principaux avantages des capteurs à ultrasons
▪️ Économies d'énergie : En surveillant l'état de chargement du matériau en temps réel, le capteur à ultrasons garantit que le convoyeur à vis ne fonctionne que lorsque cela est nécessaire, réduisant ainsi la consommation d'énergie.
▪️ Efficacité accrue : la fonction démarrage-arrêt automatisée minimise les retards de production causés par l'attente des matériaux, améliorant ainsi l'efficacité globale de la ligne de production.
▪️ Usure réduite de la machine : Éviter le fonctionnement au ralenti en l’absence de matériaux permet de réduire l’usure des composants mécaniques, diminuant ainsi les coûts de maintenance.
▪️ Surveillance en temps réel : un retour d'information continu sur l'état de chargement des matériaux permet aux opérateurs d'ajuster rapidement les stratégies de production.
L'intégration de capteurs de niveau à ultrasons permet aux bols vibrants de démarrer et de s'arrêter automatiquement en fonction des conditions de chargement du matériau en temps réel. Cette optimisation améliore non seulement la consommation d'énergie, mais aussi l'efficacité et la fiabilité opérationnelles. Grâce à cette surveillance intelligente, les entreprises peuvent parvenir à une gestion de la production plus précise, réduire les coûts et améliorer la compétitivité.

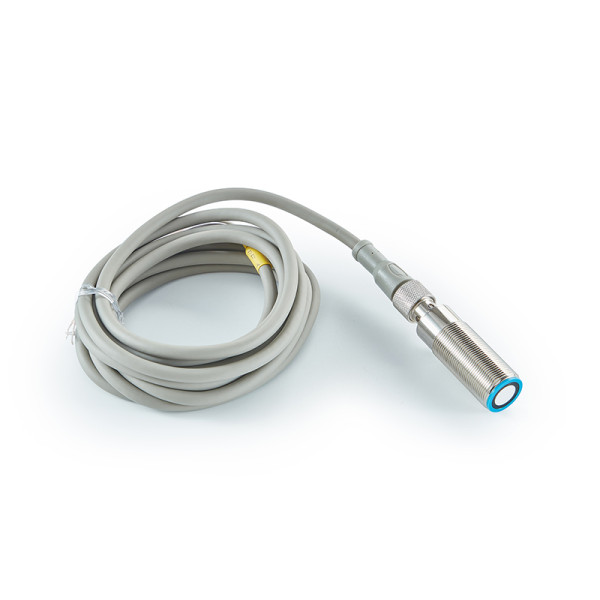

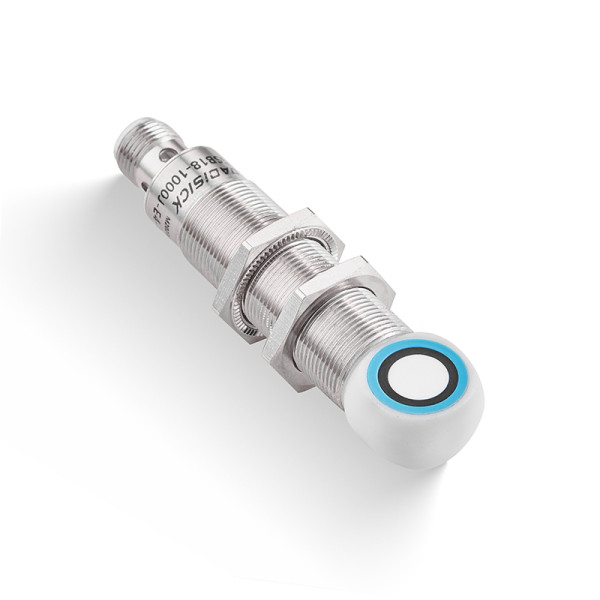

Capteurs à ultrasons recommandés
FAQ sur les capteurs à ultrasons
Comment fonctionnent les capteurs à ultrasons ?
Les capteurs à ultrasons émettent des ondes sonores à haute fréquence (généralement de 23 à 40 kHz). Lorsque ces ondes frappent un objet, elles rebondissent vers le capteur. Le capteur calcule le temps nécessaire au son pour revenir et, à l'aide de la vitesse du son, détermine la distance jusqu'à l'objet, de la même manière que les chauves-souris utilisent l'écholocation.
Quels facteurs peuvent affecter les capteurs à ultrasons ?
Les capteurs à ultrasons peuvent être influencés par les changements de température, qui affectent la vitesse du son et peuvent entraîner des mesures de distance inexactes. Les courants d'air provenant de ventilateurs ou d'appareils pneumatiques peuvent également dévier les ondes sonores, ce qui amène le capteur à mal interpréter la position de l'objet.
Quelles sont les applications courantes des capteurs à ultrasons ?
Les capteurs à ultrasons sont utilisés dans l'automatisation industrielle pour des tâches telles que la navigation des robots, la détection d'objets et la mesure. Dans les maisons intelligentes, ils sont utilisés pour la détection humaine, le contrôle des gestes et le positionnement en intérieur. Ils sont également courants dans les systèmes de sécurité pour la détection et le suivi des intrusions, et dans les véhicules pour des tâches telles que le stationnement automatique et l'évitement des obstacles.
