Protection des machines et du personnel dans les environnements sensibles aux décharges électrostatiques
Protection des machines et du personnel dans les environnements sensibles aux décharges électrostatiques
Défis dans les environnements sensibles aux décharges électrostatiques
1. L’impact de l’EDD
Sur les machines : les décharges statiques peuvent endommager les circuits sensibles des équipements de production, entraînant des défaillances opérationnelles.
Concernant le personnel : les décharges électrostatiques peuvent provoquer une gêne ou des blessures et augmenter le risque d’accidents, en particulier dans les environnements contenant des matériaux conducteurs.
Concernant la productivité : les dysfonctionnements induits par les décharges électrostatiques entraînent des temps d'arrêt et des coûts de maintenance accrus.
2. Limitations de la protection conventionnelle
Barrières mécaniques : bien qu'efficaces dans les environnements traditionnels, elles peuvent accumuler et transférer de l'électricité statique, exacerbant ainsi les problèmes ESD.
Erreur humaine : les opérateurs peuvent contourner les mesures de sécurité, en particulier lorsqu’elles sont perçues comme gênantes, augmentant ainsi les risques pour la sécurité.
Pourquoi utiliser des rideaux lumineux de sécurité dans des environnements sensibles aux décharges électrostatiques ?
Protection sans contact
Les rideaux lumineux de sécurité créent une barrière invisible à l'aide de faisceaux infrarouges. Ils éliminent le contact physique, réduisant ainsi le risque d'accumulation d'électricité statique qui se produit avec les protections mécaniques.
Applications des barrières immatérielles de sécurité dans les environnements ESD
1. Fabrication de semi-conducteurs
Protégez les opérateurs travaillant à proximité de manipulateurs de plaquettes, de systèmes de lithographie ou d’équipements de test.
Évitez tout contact accidentel avec des composants fragiles tout en maintenant un environnement sans électricité statique.
2. Lignes d'assemblage de circuits imprimés
Protégez les machines de prélèvement et de placement ou les postes de soudage où des pièces sensibles à l'électricité statique sont manipulées.
3. Entretien des équipements de précision
Fournir une zone de travail sécurisée au personnel lors des diagnostics ou des réglages de l'équipement.
Recommandé

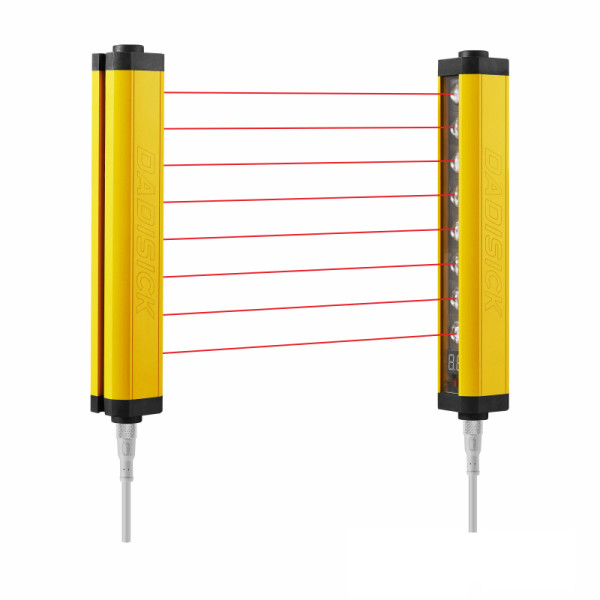

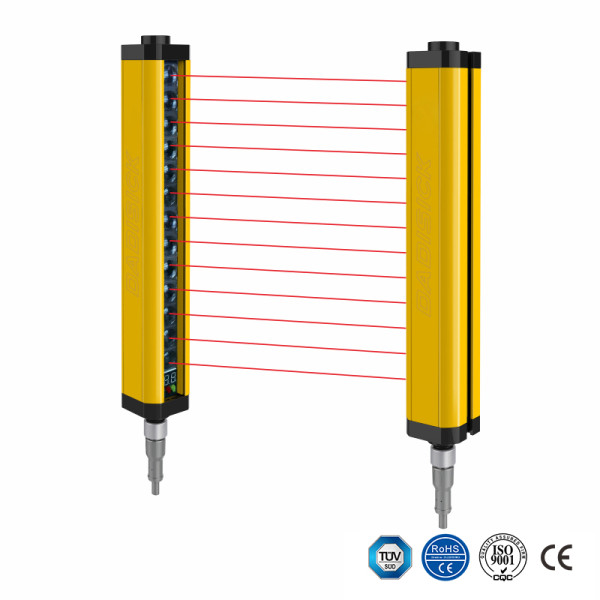

Caractéristiques des barrières immatérielles de sécurité de la série QCE
✅ Fonctions de protection complètes
▪️ Équipé d'une protection de polarité, d'une protection contre les courts-circuits, d'une protection contre les surcharges et de capacités d'autodiagnostic.
▪️ Garantit qu'aucun signal erroné n'est envoyé aux appareils contrôlés en cas de défaillance du capteur.
✅ Performances anti-interférences exceptionnelles
▪️ Protège efficacement 99 % des signaux d’interférence.
▪️ Présente une forte résistance aux interférences électromagnétiques, à l’éclairage stroboscopique, à la lumière de l’arc de soudage et aux sources de lumière ambiante.
✅ Facilité d'installation et de mise en service
▪️Conception de structure simple avec installation et câblage faciles, réduisant le temps et les coûts d'installation.
✅ Conception à haute fiabilité
▪️Utilise la technologie de montage en surface (SMT), offrant une excellente résistance aux vibrations et une protection contre les chocs.
✅ Réponse rapide
▪️Temps de réponse ≤15 ms, idéal pour les applications à grande vitesse.
✅ Conception de structure compacte
▪️Dimensions de la section transversale de 30 mm x 30 mm.
▪️Les capteurs de sécurité sont connectés aux câbles via des fiches aviation (M12) pour des performances stables et fiables.
Caractéristiques
Description du modèle :
QCE12/10-110 ou QCE12-10-110
QCE = Série
12 = Nombre de faisceaux lumineux
10 = Espacement des faisceaux lumineux (mm)
110 = Hauteur de protection (mm)
Rideau lumineux de sécurité à faisceau traversant | ||||
Espacement des faisceaux lumineux | 10 mm | 20 mm | 30 mm | 40 mm |
Précision de détection | 18 mm | 28 mm | 38 mm | 48 mm |
Nombre de faisceaux lumineux | 12, 14, 16...70 | 6, 8, 10...72 | 4, 6, 8...72 | 4, 6, 8...72 |
Hauteur de protection (mm) | (Nombre de faisceaux lumineux - 1) × 10 | (Nombre de faisceaux lumineux - 1) × 20 | (Nombre de faisceaux lumineux - 1) × 30 | (Nombre de faisceaux lumineux - 1) × 40 |
Distance de détection | A : 0,3 m - 3 m ; B : 0,3 m - 6 m | |||
Temps de réponse | ≤15 ms | |||
Interférence anti-lumière | 10000 lux (angle d'incidence 5°) | |||
Dimensions (mm) | 30 × 30 × L (L est la longueur de l'émetteur/récepteur) | |||
Indice de protection IP | IP65 | |||
